云原生|以为理解了External-Traffic-Policy,结果又被NetworkPolicy坑了

Posted by 琉璃康康 on June 14, 2024

@七禾页话,6月13日夜的雷暴闪电@大连

学习永无止境,记录相伴相随!

—— 琉璃康康

前几天聊了external-traffic-policy的问题,结果遇到了一个值是Cluster,但是只能在POD所在的Node使用SVC IP和业务通信,让我怀疑了这个Cluster的值到底是不是真的可以转给集群中任何Node上的业务POD,结果最后发现是学艺不精导致。

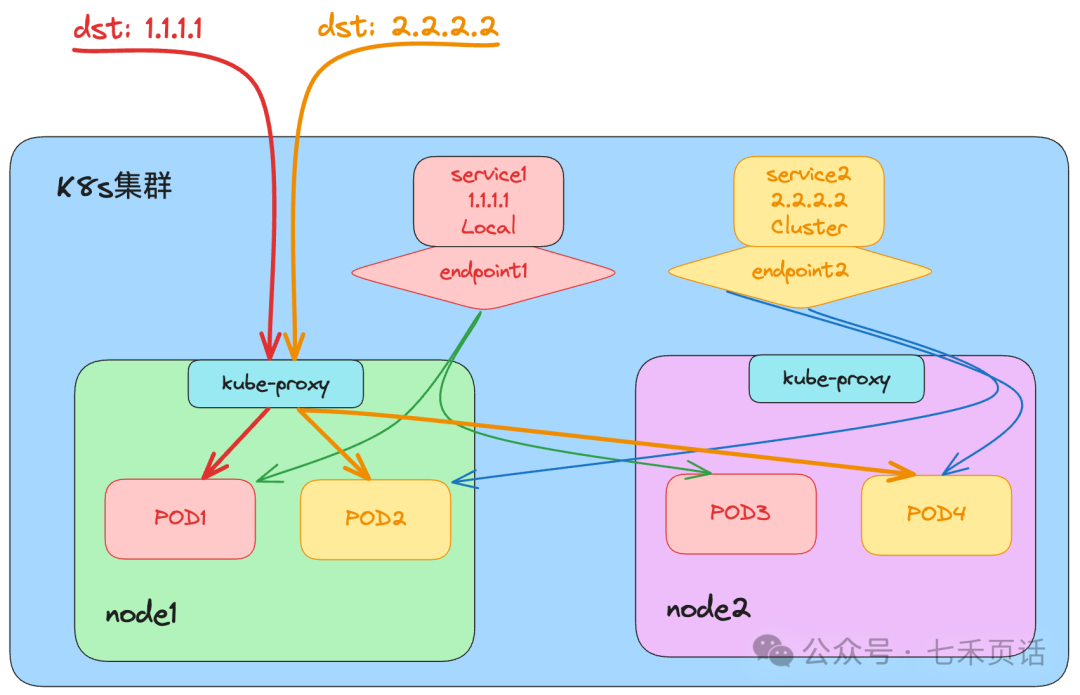

那么是什么问题呢?又是什么原因呢?在此之前先来看看external-traffic-policy两个值Cluster和Local的特性:

  • Local:流量只转给收到此流量的Node上的业务POD。
  • Cluster:流量可以转给集群中任何Node的业务POD(可以是本Node上的,也可以是其他Node上的)。

@七禾页话

对于Cluser或者Local的使用也做了简单的说明:

  • 如果想要性能好、时延小,选择Local,少一次SNAT,也少了跨Node的转发,性能就会好很多,但是需要注意负载和路由的问题。

  • 如果在没有很好的LoadBalancer的情况下,Cluster可以保证业务的均衡以及在逻辑上绝对不丢包的保证。

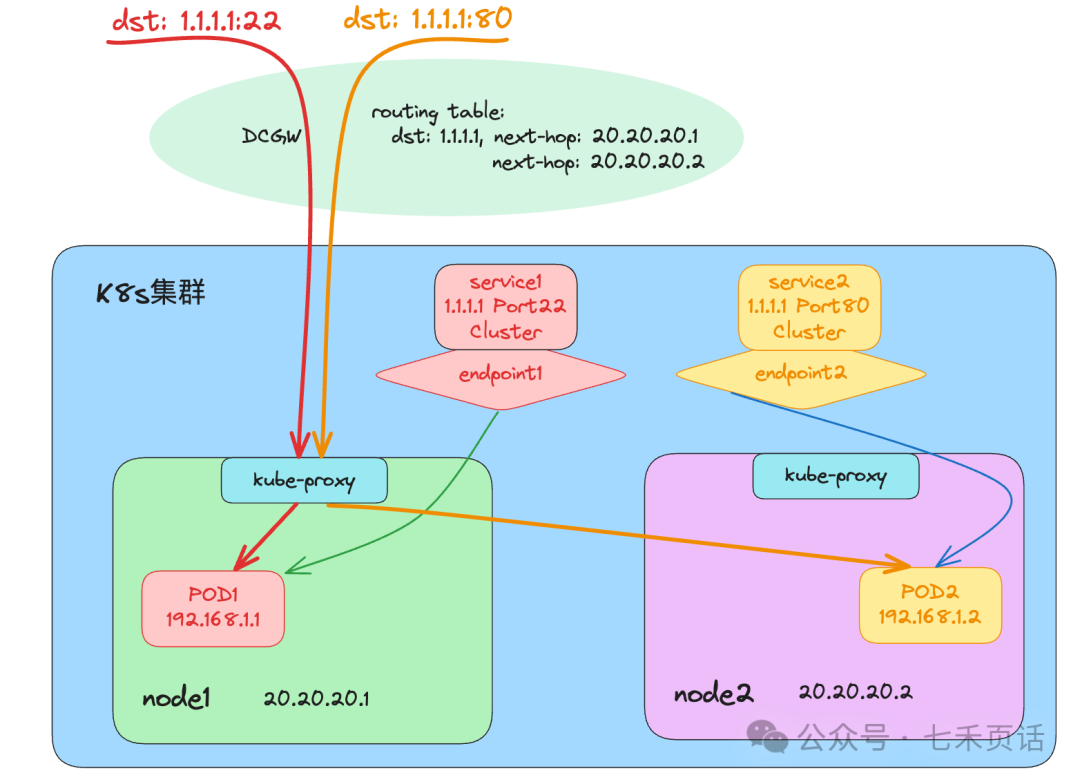

另外有一种情况是必须要用Cluster的,那就是多service共享同一个LoadBalancer IP,这个在K8s集群中通过插件就可以支持,比如使用metallb分配ip的时候给每个service定义相同的allow-shared-ip值就可以让多个service共用同一个IP,但是不同service关联的业务POD是不一样的,那么不同的POD肯定是可以被schedule到不同的Node上,比如下图,不同业务的POD落在不同的Node上,所以需要DCGW路由器上针对这个共享的SVC VIP定义的路由是要到集群中所有的Node:

@七禾页话

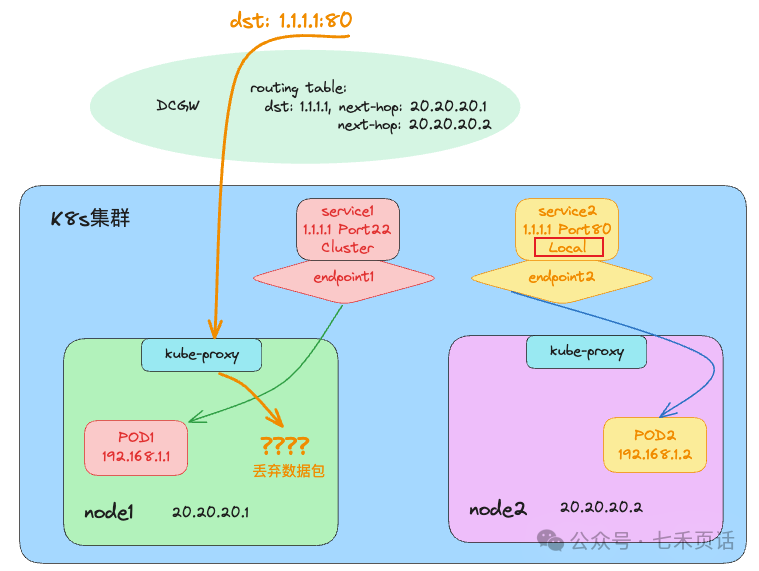

假设如果某个service的external-traffic-policy使用的是local,那么对于DCGW这台路由器来说是无法感知不同service对应的POD在哪个Node上的,当需要转外部流量给集群时,DCGW只按照自己的路由表通过ECMP规则转发,这样就可能将流量转给没有业务POD的其他Node,导致业务不通:

@七禾页话

因此针对多service共享IP的情况,所有service的external-traffic-policy必须要使用Cluster。

到这里理论和实践都没有问题,结果这次在一个产品升级后,也是多service共用同一个IP,这些service的external-traffic-policy都是使用Cluster,但是其中的一个service只能在其业务POD所在的Node上业务才可以通,在其他的Node上或者在集群外部想要访问此service(IP+Port)的时候都是不通的,即下图中的1和2都不通,只有3在POD所在的node上访问业务才会成功,但是service2没有这个问题,不管是从外部还是其他Node上访问Service2(IP+Port)都是成功的:

@七禾页话

这完全不是Cluster想要的效果,但是问题出在哪里了呢?

经过检查产品软件新版本,发现了一个叫做networkPolicy的参数,然后就去集群里发现有两个networpolicy,一个是允许http的流量,一个是deny其他所有的流量,而ssh业务匹配了deny的networkPolicy,因此不通:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
### 左右滑动
username@k8s-controller:~> kubectl get networkpolicies.networking.k8s.io -n test
NAME                                                  POD-SELECTOR                                               AGE
allow-http                                            app.kubernetes.io/name=http                                15h
deny-from-other-namespaces                            <none>                                                     15h
username@k8s-controller:~> kubectl get networkpolicies.networking.k8s.io -n test -o yaml
apiVersion: v1
items:
- apiVersion: networking.k8s.io/v1
  kind: NetworkPolicy
  metadata:
    annotations:
      meta.helm.sh/release-namespace: test
    creationTimestamp: "2024-06-10T11:17:20Z"
    generation: 1
    labels:
      app: test
      heritage: Helm
      name: test
    name: allow-http
    namespace: test
    resourceVersion: "2134612259"
    uid: abc6bb3d-217f-46dc-8dea-ba6c6411abca
  spec:
    ingress:
    - {}
    podSelector:
      matchLabels:
        app.kubernetes.io/name: http
    policyTypes:
    - Ingress
  status: {}
- apiVersion: networking.k8s.io/v1
  kind: NetworkPolicy
  metadata:
    annotations:
      meta.helm.sh/release-namespace: test
    creationTimestamp: "2024-06-10T11:17:20Z"
    generation: 1
    labels:
      app: test
      heritage: Helm
      name: test
    name: deny-from-other-namespaces
    namespace: test
    resourceVersion: "2134612251"
    uid: ac480203-6e32-49f1-8f79-381bd4cdabcb
  spec:
    ingress:
    - from:
      - podSelector: {}
    podSelector: {}
    policyTypes:
    - Ingress
  status: {}
kind: List
metadata:
  resourceVersion: ""

然后,直接创建一个针对ssh的networkPolicy后,问题解决,需要注意matchLabels里app.kubernetes.io/name的ssh需要跟POD打的label名字一样:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
### 左右滑动
cat <<EOF | kubectl create -f -
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-ssh
  namespace: test
spec:
  ingress:
  - {}
  podSelector:
    matchLabels:
      app.kubernetes.io/name: ssh
  policyTypes:
  - Ingress
EOF

创建之后的NetworkPolicy如下:

1
2
3
4
5
username@k8s-controller:~> kubectl get networkpolicies.networking.k8s.io -n test
NAME                                                  POD-SELECTOR                                               AGE
allow-http                                            app.kubernetes.io/name=http                                15h
allow-ssh                                             app.kubernetes.io/name=ssh                                 1m28s
deny-from-other-namespaces                            <none>                                                     15h

然后external-traffic-policy的Cluster就继续按照它最开始的意义工作,即流量可以转给集群中任何Node的业务POD(可以是本Node上的,也可以是其他Node上的)。

所以如果在K8s中遇到网络业务不通的问题,NetworkPolicy也是一个需要检查的点,那么NetworkPolicy到底是什么呢?

简单来说NetworkPolicy就是K8s里的ACL,通过NetworkPolicy的定义来允许某些流量的进出,进来的就是ingress+from,出去的就egress+to,下边是一个相对细致的NetworkPolicy例子:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      role: db
  policyTypes:
  - Ingress
  - Egress
  ingress:
  - from:
    - ipBlock:
        cidr: 172.17.0.0/16
        except:
        - 172.17.1.0/24
    - namespaceSelector:
        matchLabels:
          project: myproject
    - podSelector:
        matchLabels:
          role: frontend
    ports:
    - protocol: TCP
      port: 6379
  egress:
  - to:
    - ipBlock:
        cidr: 10.0.0.0/24
    ports:
    - protocol: TCP
      port: 5978

上边名为test-network-policy的网络策略起到了如下的作用:

1、 隔离 default 名字空间下 role=db 的 Pod 。

2、(Ingress 规则)允许以下 Pod 连接到 default 名字空间下的带有 role=db 标签的所有 Pod 的 6379 TCP 端口:

  • default 名字空间下带有 role=frontend 标签的所有 Pod

  • 带有 project=myproject 标签的所有名字空间中的 Pod

  • IP 地址范围为 172.17.0.0–172.17.0.255 和 172.17.2.0–172.17.255.255 (即,除了 172.17.1.0/24 之外的所有 172.17.0.0/16)

3、(Egress 规则)允许 default 名字空间中任何带有标签 role=db 的 Pod 到 CIDR 10.0.0.0/24 下 5978 TCP 端口的连接。

更多NetworkPolicy的解释和如何使用可以参考k8s的官网介绍:https://kubernetes.io/zh-cn/docs/concepts/services-networking/network-policies/

以上,有想法欢迎留言来聊!
