云原生|K8s中external-traffic-policy导致的业务问题

Posted by 琉璃康康 on June 9, 2024

@七禾页话

学习永无止境,记录相伴相随!

—— 琉璃康康

最近有同事问我为什么有的SVC的External IP可以从k8s的control节点ping或者curl通,有的却不能。

经过查看发现是跟service中的external-traffic-policy有关系,那么external-traffic-policy是什么?为什么会有业务影响呢?

external-traffic-policy直白翻译就是“外部流量策略”,是控制外部访问service地址之后如何分发给Endpoint也就是相关业务POD的策略,是将流量仅仅转给node-local的POD还是可以转给cluster级别的也就是其他node上的POD。

external-traffic-policy有两个值:

  • Local:流量只转给收到此流量的Node上的业务POD。
  • Cluster:流量可以转给集群中任何Node的业务POD(可以是本Node上的,也可以是其他Node上的)。

读起来比较绕口,请看图:

@七禾页话

这两种模式的存在是因为kube-proxy在转发报文的时候是否需要保留原访问者的IP也就是数据包里的源地址。那么Local和Cluster两种模式有什么区别呢?

Cluster模式

Cluster模式是K8s中默认的external-traffic-policy模式,此模式中kube-proxy不用管POD到底在哪个node上,都会公平的转发。

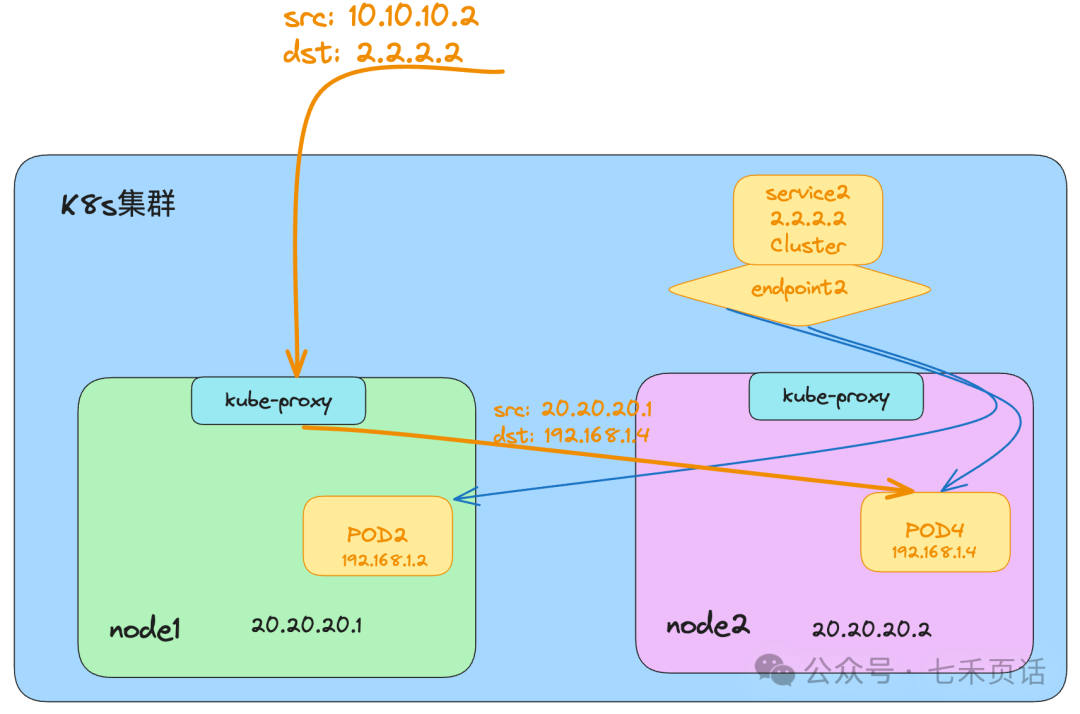

因为其公平转发,当外部流量进入到集群中后,即使接收外部流量的node上存在业务POD,kube-proxy也可能将流量转给其他node上的POD,从而会看到node之间的不必要的传输,即增加了node之间的东西流量;与此同时,当kube-proxy在给pod转发外部流量的时候,还会做一次SNAT,将数据包中的源地址SNAT成接收此流量的Node的IP。看着也比较拗口,请看图:

@七禾页话

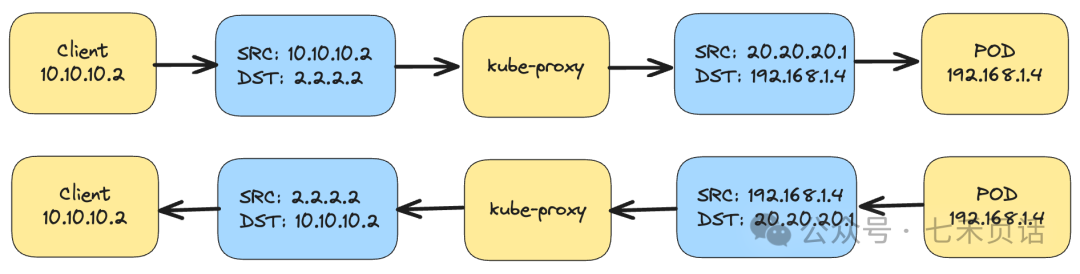

使用此模式后,数据包的IP如下:

@七禾页话

Local模式

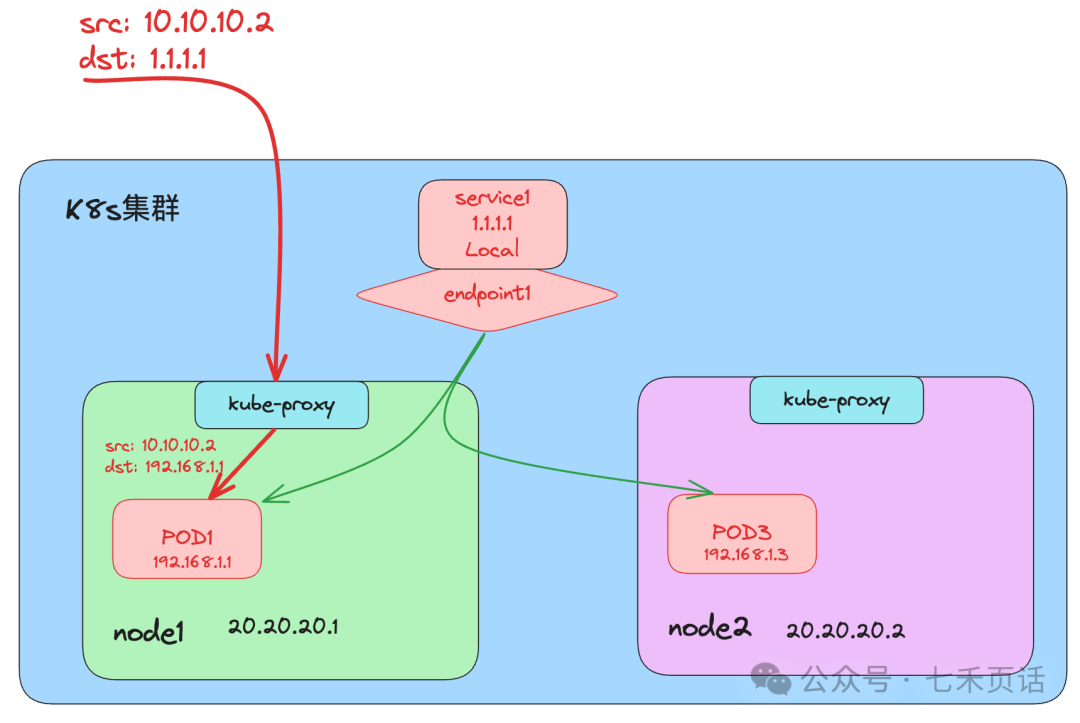

Local模式下,kube-proxy只会将外部流量转发给同节点上的业务POD,不会出现跨Node的流量,从而减少了集群中东西向流量的压力,如下图:

@七禾页话

需要注意的是Local模式下,service的Type只能是NodePort或者LoadBalancer:

1
2
$ kubectl apply -f mysvc.yml
The Service "mysvc" is invalid: spec.externalTrafficPolicy: Invalid value: "Local": ExternalTrafficPolicy can only be set on NodePort and LoadBalancer service

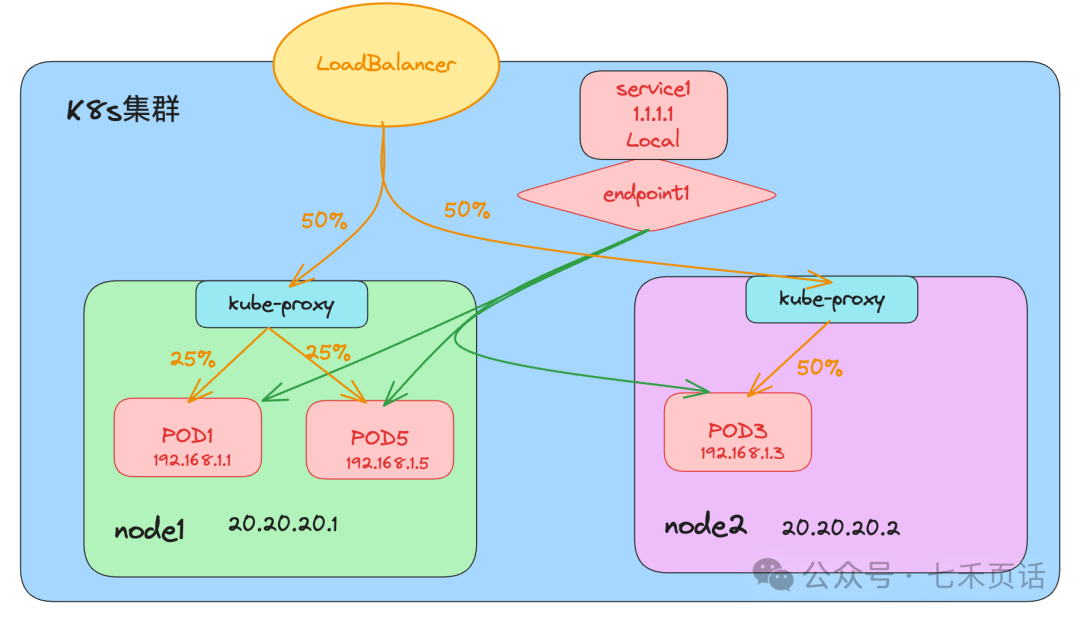

在Local的模式下,由于不会出现跨Node的消息转发,所以需要一个LoadBalancer做到负载均衡,如下图:

@七禾页话

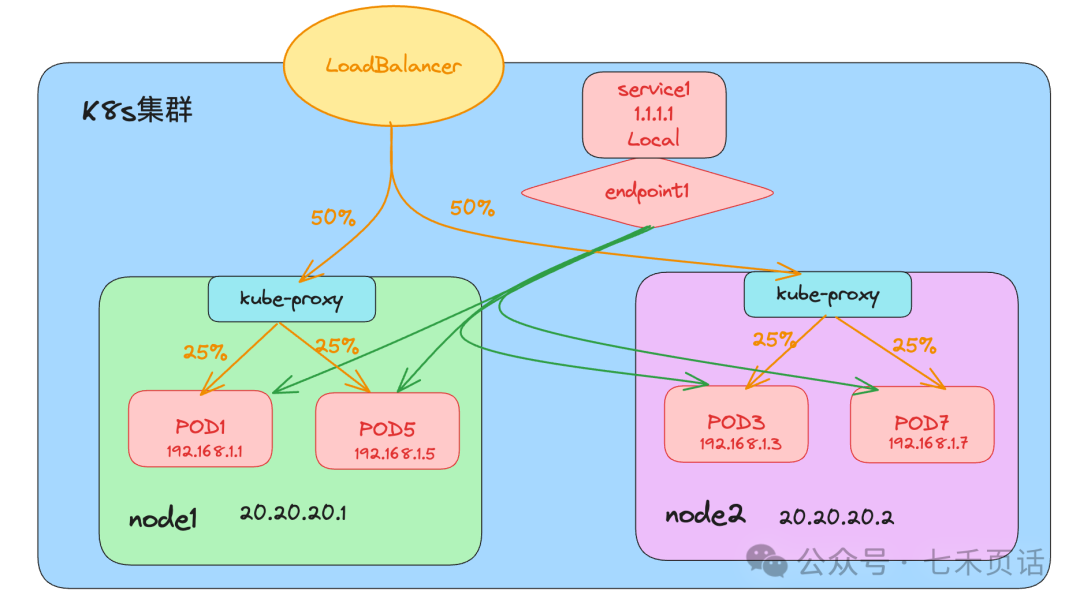

但是这样依然会造成POD之间的流量不均衡,因为LoadBalancer只会看到两个Node,是无法知道各个Node上有多少POD的,所以此时需要POD之间使用反亲和(anti-affinity)的设置从而保证每个Node上的POD是平均分布的:

@七禾页话

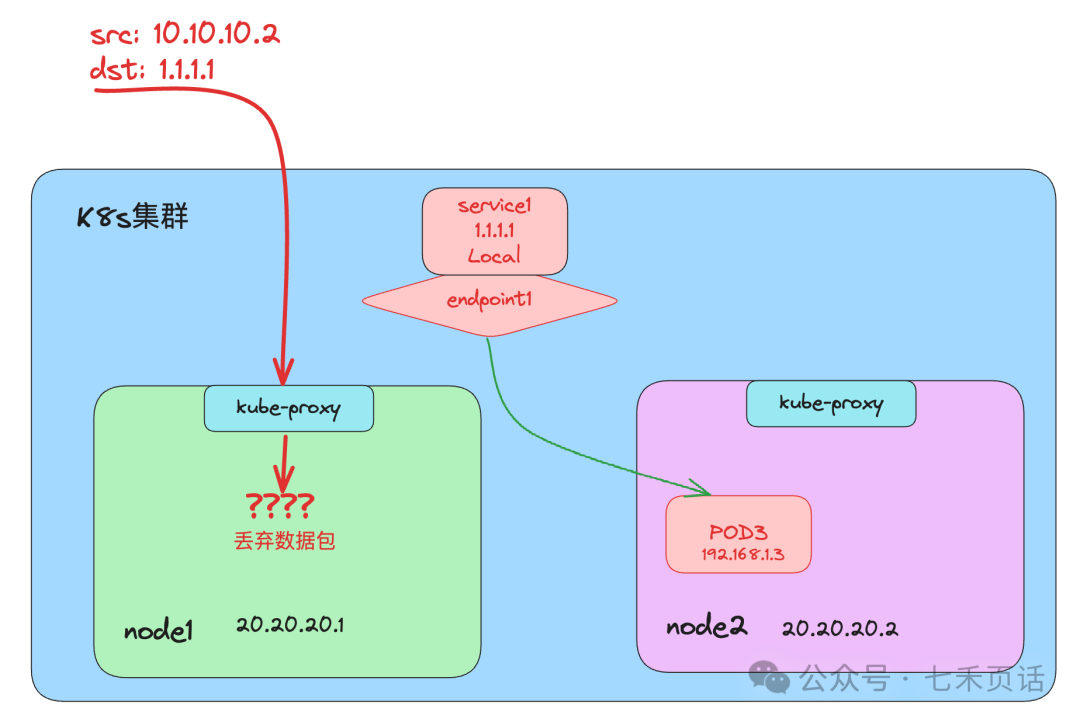

另外对于Local模式,如果某种原因导致外部流量发给了一个没有响应业务POD的Node,数据就会被丢弃,给大家的感知就是业务不通:

@七禾页话

造成这样的原因比如:

  • 使用静态路由协议,将svc的ip的下一跳包含了集群所有Node,但是业务POD只在集群中某几个Node上,这种解决的方法就是使用动态路由协议,通过K8s自己来判断POD的分配后自动给路由器发布svc IP的路由。

  • 再就是在集群上做业务测试的时候,如果随便选择了一个Node做ping或者curl的业务尝试,如果此Node上没有业务POD,就有会出现没有响应的结果。

总结

总的来说Cluster和Local两种模式各有千秋,存在即合理:

  • 如果想要性能好、时延小,选择Local,少一次SNAT,也少了跨Node的转发,性能就会好很多,但是需要注意负载和路由的问题。

  • 如果在没有很好的LoadBalancer的情况下,Cluster可以保证业务的均衡以及在逻辑上绝对不丢包的保证。

所以具体怎么使用,要结合集群所使用的相关技术来择优选择。

以上,有想法欢迎留言来聊!
