这是Wi-Fi Calling的第三篇，聊一聊用户是怎么从Wi-Fi Handover(切换)到LTE的。
之前我们说VoWiFi这套方案作为VoLTE业务的补充，从而解决覆盖死角等等不足，因此也必然需要跟LTE进行无缝切换才能达到最完美的补充。
首先我们称这套方案为VoWiFi，也就是说是针对语音业务的，那么也就只需要IMS这一个APN的PDN就足够了，当然多PDN也是支持的，比如xcap业务、彩信业务等等都可以走在Wi-Fi的IPsec这条道路上，但是其他的PDN可以说是用完即走——也就是业务做完通道就拆掉了。
至于LTE中默认的那个上网APN目前是永远不会建立到Wi-Fi中，而且也没有必要，因为我们说VoWiFi所使用的无线接入就是可以跟互联网连接的WiFi，那么当然切换到WiFi的时候上网就不再需要通信的PDN连接了。
因此从WiFi到LTE的切换也就是只涉及到IMS这个APN的PDN，所以也可以称为是一个PDN的切换过程。
1、Handover前拓扑和用户状态
Handover的网络拓扑图上图所示，不再过多解释。
需要注意的是在切换之前的用户状态，绿色的表示用户在LTE下的Session，紫色的表示在Wi-Fi下的Session，也就是说在发生WiFi到LTE切换之前是需要用户同时注册在LTE和WiFi上的，而且LTE上的Session也就是其LTE附着时候建立的默认上网的PDN，WiFi下的Session就是IMS的PDN来承载语音业务的。
2、Handover中的变与不变
我们说世事无常，也就是说世事的变化性无法琢磨，比如人体的细胞由于新陈代谢每三个月会替换一次，随着旧细胞的死去，新细胞华丽诞生。由于不同细胞代谢的时间和间隔的不同，将一身细胞全部换掉，需要七年。也就是说，在生理上，我们每七年就是另外一个人，那么七年你变了，但是又没变，变的是无法感知的细胞，而不变的是你的经历和记忆。
那么在网络切换的时候也是一样，有变化的地方，也有不变的地方：
- 变的地方就是接入方式从Wi-Fi变到LTE，那么所承载用户IMS的Session的网元也变成了LTE下的eNodeB、MME、SGW。
- 不变的地方是PGW和IMS网络不变，首先从核心网测来说PGW是在所有不管是怎么样的一种Handover切换都不可以改变的，就目前来说，如果一旦改变，那么Session必然不再连续，这也是切换失败的一个体现；然后IMS网络不变的意思是切换前后用户在IMS网络里的Session是不变的，这个很好理解，如果Session变了，那么如果保证语音的持续性呢？
3、如何保证PGW不变
通过拓扑结构可以看到在LTE中PGW使用的是S5/S8 service，而在WiFi中使用的是S2b service，那么在Handover切换的过程中如何保证PGW不变呢？ 总结起来有两种方案：
- a、通过判断PGW ID(FQDN)来确保其不变。
- b、通过直接判断PGW Service IP来确保其不变。
不管是方案a还是b，在第一篇Wi-Fi附着中介绍过当用户在WiFi附着的时候PGW都要通过S6b这个接口将其ID(FQDN)或者IP等信息更新给AAA最终更新到HSS，然后HSS再将其插入到MME中，这样MME收到Handover请求的时候就可以知道用户在Wi-Fi的时候使用的PGW了。
4、Handover信令流程
最后来梳理一下Handover过程的信令流程，结合了3GPP和自己测试的总结，在某一些信令流程的时候各个厂家的实现可能会不太一样，但是步骤应该不会缺少，信令流程图如下：
4.1、Precondition(前提)：
首先需要用户已经完成Wi-Fi注册，打不打着电话都无所谓。
LTE注册要求：
- 可以在WiFi注册的同时，LTE中的默认承载同步建立，这种情况就是信令图中的Precondition，当用户完成Wi-Fi注册的时候，PGW更新自己的ID到HSS之后，HSS通过Insert消息下发给MME。
- 如果打开飞行模式注册的Wi-Fi，依然PGW需要将自己的ID更新到HSS，在关闭飞行模式的瞬间，手机可以完成LTE的注册，这样IMS所使用的PGW ID是在HSS的Update Location Answer中通知给了MME。
4.2、主要流程
主要流程也就是当用户在离开Wi-Fi的瞬间开启了到LTE的切换，由于用户已经附着到了LTE，并且建立了上网APN的默认承载，此时用户只需要将IMS的PDN迁移到LTE即可：

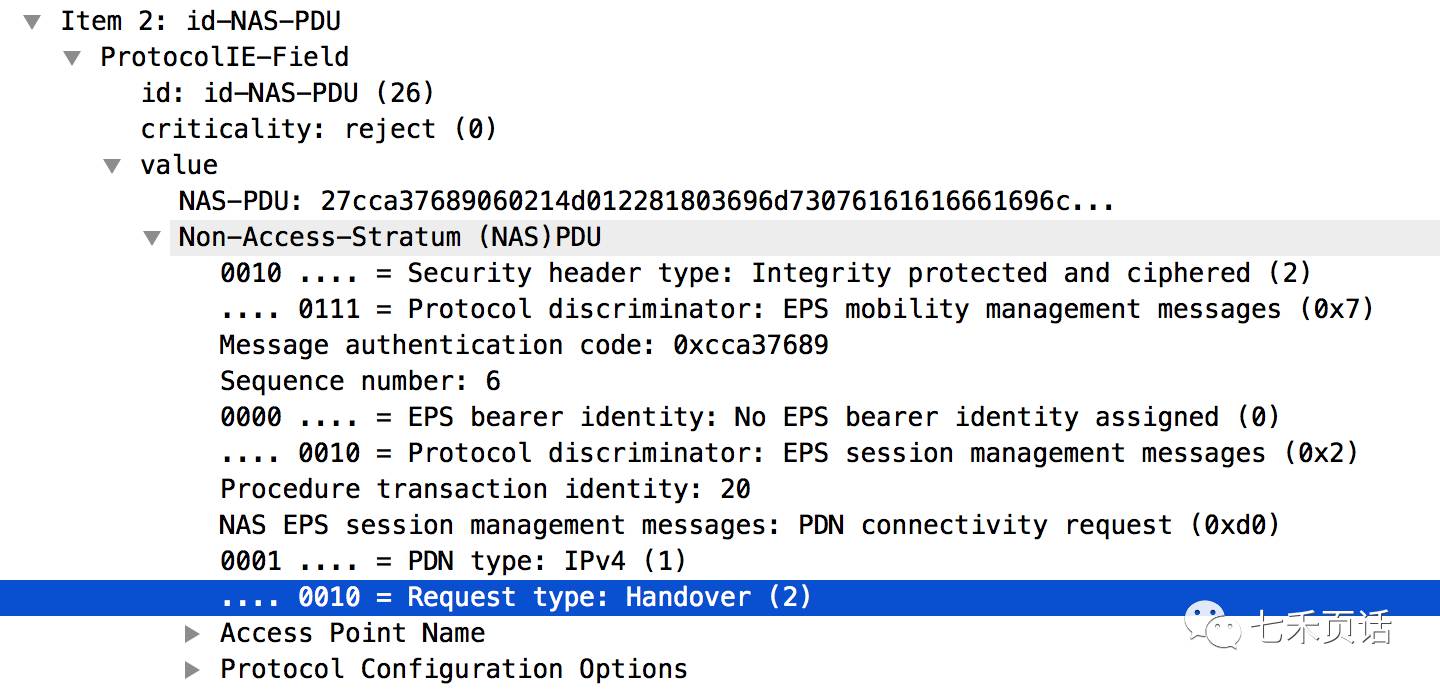

- 1、用户发起PDN Connectivity Request的请求，其中需要注意的是Request Type是Handover，如下图所示：
- 2、当MME收到一个带有Handover Type的PDN建立请求之后，需要得到其在Wi-Fi时使用的PGW的IP地址，因此从PDN建立请求中获取APN，并得到HSS提供的此APN下的AVP: MIP6-Agent-Info中的PGW信息：
- 如果是AVP: MIP-Home-Agent-Address，也就是一个PGW IP地址，那么MME可以直接发送** Create Session Request**来建立GTP Tunnel。
- 如果是AVP: MIP-Home-Agent-Host，也就是一个PGW ID(FQDN)，MME可以有如下两种行为：
- 第一种是直接使用整个PGW ID进行一个A/AAAA的DNS查询，但是弊端就是MME无法知道此PGW是否支持S5/S8的Service。
- 第二种就是拿到这个PGW ID后，根据协议规则，取出ID中的canonical-node-name，然后进行一个NAPTR的DNS查询，这样MME收到返回结果之后需要进行服务匹配(x-3gpp-pgw:x-s5-gtp:x-s8-gtp，以PGW使用GTP协议为例)成功之后，最终再得到PGW的S5/S8 IP。
- 通过以上的过程，MME最终得到PGW的S5/S8 IP地址，同时SGW的S11 IP地址已经在一开始的LTE附着获取到了。
- 3、MME开始GTP Tunnel的建立，发送一个Handover Indication为True的Create Session Request到SGW，然后SGW经过信息更新(SGW的S5/S8信息)之后发给PGW，Handover标签如下图所示：
-
4、PGW收到切换的Create Session Request之后，可能需要进行Gx接口的IP-Can-Session的更新并得到PCRF的确认。
-
5、PGW回复成功的Create Session Response给SGW，然后SGW更新信息(SGW的S11/S1U信息)后发给MME。
-
6、MME将成功的信息通过Activate default EPS bearer context request的NAS消息回复给UE，包括APN、Qos、UE IP等信息，同时将SGW的S1U信息(IP和TEID)告知给eNodeB.
-
7、UE收到Request之后进行各种完整性校验确认无误之后，回复Activate default EPS bearer context accept的NAS消息通过eNodeB转发给MME，同时eNodeB也将其S1U的信息(IP和TEID)封装后一并上交给MME。
-
8、MME收到Accept和eNodeB的S1U信息后，将信息通过Modify Bearer消息通知给SGW。
-
9、SGW回复Modify Bearer Response给MME确认更新完毕。
4.3、释放Wi-Fi中的Session
PGW完成LTE的Session建立之后，发起Wi-Fi Session的释放，这个释放的过程可能会有所不同，但是主要信令可以总结为如下几步：
- 10、PGW通过Session-Terminate的信息通知AAA释放S6b Session。
- 11、PGW发送Delete Bearer Request给ePDG.
- 12、ePDG收到消息之后发送Session-Terminate-Request给AAA来释放SWm Session.
- 13、AAA收到Terminate之后通过带有类似USER_DEREGITRATION标签的Server-Assignment的消息来通知HSS释放用户的Wi-Fi Session信息。
- 14、AAA收到HSS的确认消息之后，发送Session-Terminate-Answer给ePDG来告知AAA/HSS已经完成Wi-Fi Session的释放。
- 15、ePDG回Delete Bearer Response给PGW以确认Wi-Fi Session释放成功。
- 16、为了同步网络侧和用户侧的Session，ePDG通过带有Delete标签的Information Request通知UE释放其Wi-Fi Session。
- 17、但是由于UE已经离开Wi-Fi，所以delete的消息可能不会到达UE，所以UE的确认可能是收不到的。
4.4、IMS网络的更新
在用户已经完成Handover的主要信令，也就是完成LTE侧的消息之后，需要迅速通过SIP消息更新IMS网络的Session。
同时如果用户是带有电话的切换，此时，需要建立LTE中的专载来承载语音业务，从而保证用户从Wi-Fi切换到LTE之后所有语音业务不间断。
5、Handover后拓扑和用户状态
Handover完成后用户依然有两个PDN，一个是一直在LTE中的上网PDN，另一个就是从Wi-Fi切换过来的IMS的PDN，之后的用户Session状态如下图所示：
以上就是Wi-Fi到LTE的Handover(切换)内容，欢迎公众号留言讨论。
